倒置桶蒸汽疏水閥的工作原理和特點

2017-11-01 22:55:15

倒置桶蒸汽疏水閥，又稱倒吊桶、倒筒式蒸汽疏水閥，是一種性能可靠，又高效節能的疏水閥。倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒置桶。
倒置桶蒸汽疏水閥通常用于蒸汽主管線、伴熱管線、蒸汽的加熱設備等需要提供高效疏水的系統，如鍋爐分汽缸、汽水分離器、伴熱管線、閃蒸罐、散熱片、盤管等加熱器及換熱器工藝設備后。

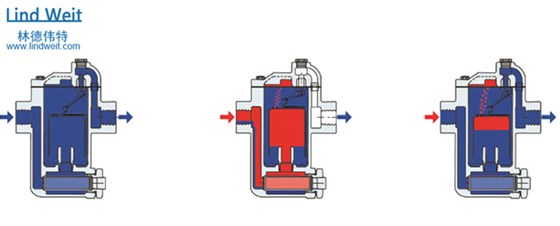

倒置桶蒸汽疏水閥對于蒸汽系統的正常運行，對設備熱效率的提高及能源的合理利用等方面具有重要的作用，其工作原理請參閱以下內容。

1、當凝結水進入疏水閥形成水封后，再?gòu)膬蓚?cè)進入疏水閥上部，吊桶自身重量使閥芯打開，凝結水排出。

2、當蒸汽進入時，因?yàn)橛兴猓谡羝蛏贤屏Φ淖饔孟?，吊桶上升關閉疏水閥。

3、當一部分蒸汽凝結，一部分蒸汽則由排氣孔逸出。吊桶的重量拉動閥芯，打開疏水閥。循環再重新開始。

倒置桶蒸汽疏水閥優點：

1、內置過濾網，節約安裝成本及空間。

2、抗背壓能力強，適合回收系統使用。
3、入口處安裝止回閥可用于過熱蒸汽系統。
4 、采用合金鋼及硬化的閥芯閥座，耐磨抗蝕。
5 、閥體結實，結構簡單，具有很長的使用壽命。
6、可耐水錘，開式的桶不會由于水擊而被破壞或壓扁。
7 、失效狀態，疏水閥處于全開狀態，管線或設備不會產生積水。
8、可以選裝內置止回閥，用于冷凝水回收系統，節約安裝空間及安裝成本。
9 、倒置桶疏水閥在蒸汽飽和溫度下排水，在飽和溫度下排除空氣及不凝結氣體。
10、倒置桶的上蓋有檢查孔，可以加裝檢查的閥門，開啟后即可以知道疏水閥是否工作正常。
11 、耐污垢。疏水孔位于閥體的頂部，管道內雜質等不會存積在閥孔處，小顆粒雜質經由節流孔沖出去。
