熱動力型蒸汽疏水閥的工作原理

2017-11-14 18:32:03

熱動力型蒸汽疏水閥是根據低速冷凝水與高速二次蒸汽之間的“動力”壓差來工作，整個工作過程只有一個活動部件-不銹鋼碟片。

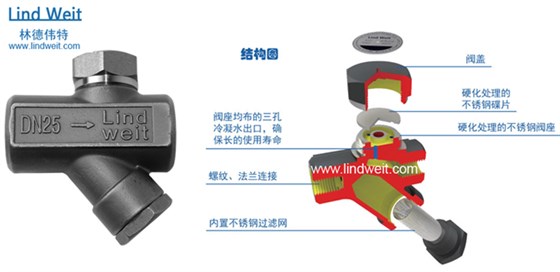

其結構如下：

熱動力型蒸汽疏水閥的工作原理：
1、設備啟動時，在進口壓力下，冷凝水和空氣通過疏水閥，頂起碟片，由均勻布置的三個出水口排出。

2、隨著冷凝水溫度的升高，當高溫冷凝水流過疏水閥到達低壓環境后產生二次蒸汽。

3、蒸汽在碟片下方高速旋轉，動力壓升高靜壓降低。碟片下方形成低壓區，將蝶片拉動向下。

4、同時，二次蒸汽進入碟片上方，對碟片向下施加壓力，迫使碟片關閉，阻止蒸汽流出。
5、隨著二次蒸汽冷凝，碟片將再次被進口壓力頂起，新的冷凝水排除。循環開始。
熱動力型蒸汽疏水閥主要用于蒸汽主管線和支管線冷凝水的排除以及小型設備冷凝水的排除。
