如何合理選用倒置桶型疏水閥與浮球式疏水閥

2017-11-08 17:31:01

林德偉特是專業的蒸汽疏水閥生產廠家。疏水閥主要有熱動力型蒸汽疏水閥、機械式蒸汽疏水閥及熱靜力式蒸汽疏水閥三種形式。
倒置桶型和浮球式蒸汽疏水閥同屬于機械式疏水閥，機械式蒸汽疏水閥主要是感應蒸汽和冷凝水之間密度的不同，利用“浮球”和“浮筒”的上下運動來操作疏水閥的開關。機械式蒸汽疏水閥適用于管線及各種加熱設備疏水，具有很大的排水量，系統或設備不會產生積水。

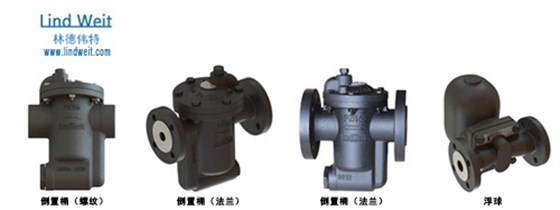

倒置桶型蒸汽疏水閥及浮球式蒸汽疏水閥同樣是機械式蒸汽疏水閥，但在實際工況使用中的選用還是有一定的差別，主要是由于疏水閥的內部結構決定，如果選用合適的機械式疏水閥，不但可以大大降低采購成本，而且可以減少大量的安裝成本及節約安裝空間。這兩種機械式蒸汽疏水閥的主要區別如下：
1、
倒置桶型蒸汽疏水閥：內部吊桶是開式，故耐水錘、能承受高的蒸汽壓力。
浮球式蒸汽疏水閥：內部浮球是密閉的，故容易產生破裂及水錘破壞，耐壓相對較低。
2、
倒置桶型蒸汽疏水閥：帶內置過濾器，節約安裝成本及空間。
浮球式蒸汽疏水閥：無內置過濾器，需另加裝過濾器，增加采購成本及安裝空間。
3、
倒置桶型蒸汽疏水閥：蒸汽冷凝水回收系統必須在疏水閥后加裝止回閥，以確保沒有冷凝水倒流（或負壓倒吸）回設備，避免設備積水產生水錘破壞及其他不良后果。倒置桶型蒸汽疏水閥可提供內置止回閥，用于冷凝水回收系統。
浮球式蒸汽疏水閥：沒有內置止回閥，冷凝水回收系統須單獨安裝止回閥。
4、
倒置桶型蒸汽疏水閥：失效狀態疏水閥處于全開狀態，管線或設備不會產生積水，故不影響生產。
浮球式蒸汽疏水閥：失效狀態疏水閥處于關閉狀態，管線或設備產生積水，影響生產。

5、

倒置桶型蒸汽疏水閥：耐污垢及垃圾。閥芯、閥座位于疏水閥頂部，不易結垢及垃圾堵塞。

浮球式蒸汽疏水閥：閥芯、閥座位于底部，易被垃圾等雜物堵塞。
6、
倒置桶型蒸汽疏水閥：閥芯、閥座在使用過程中能自研磨，密封性更好。
浮球式蒸汽疏水閥：閥芯、閥座沒有自研磨功能，特別是自由浮球要做到密封很難。
7、
倒置桶型蒸汽疏水閥：故障率低，內部零件不易出現故障。
浮球式蒸汽疏水閥：故障率高，內部浮部容易破裂，熱靜力排氣閥容易出現關閉不嚴，泄漏蒸汽。

綜上所述，在蒸汽系統中如果冷凝水排量能夠滿足使用要求，那么選用倒置桶型蒸汽疏水閥不僅可以大大節約采購成本（即疏水閥、過濾器及止回閥三個閥門合成為一個整體疏水閥），而且可以大幅度的降低安裝成本及節約安裝空間。
