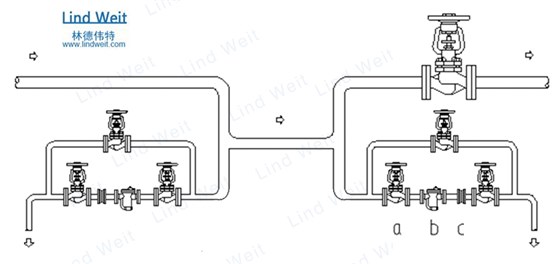

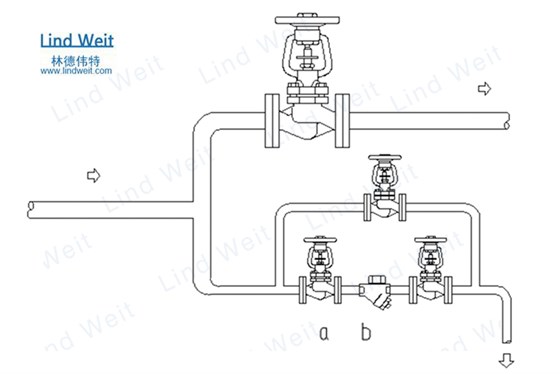

合理疏水站的布置是在蒸汽輸送管道每間隔30-50米左右布置疏水站,集水管的口徑應該與蒸汽管道同徑(大口徑蒸汽輸送管道可以非同徑)。
等徑三通疏水站能將冷凝水聚集在集水管下端,在盲板上方100-150 mm左右的位置安裝蒸汽疏水閥,這樣在有效疏水的同時,也避免了垃圾堵塞疏水閥的問題。因此合理布置蒸汽疏水系統——等徑三通疏水站尤為必要。

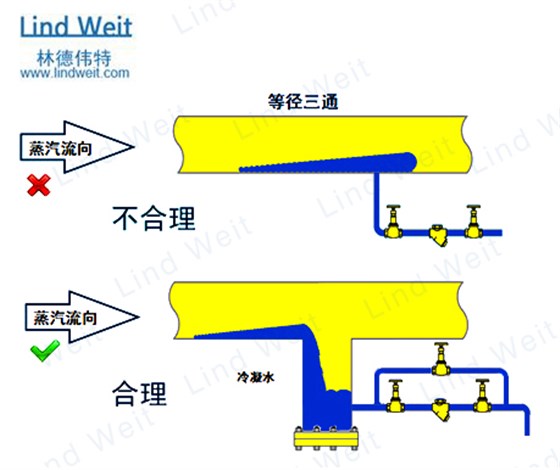

如圖所示,由于高速流動的蒸汽推動冷凝水運動,如果集水管的管徑很小,在慣性的作用下,大部分的冷凝水仍然無法排出,故林德偉特認為上圖的疏水站布置不合理,下圖的疏水站布置比較合理。林德偉特小編結合熱動力疏水閥等徑三通疏水站的實際工程案例,為您建議以下注意要點及CAD詳圖。
1、支管為等徑三通管或管徑大于主管道的2/3
2、尺寸A約為:300-500mm
3、尺寸B約為:100-150mm

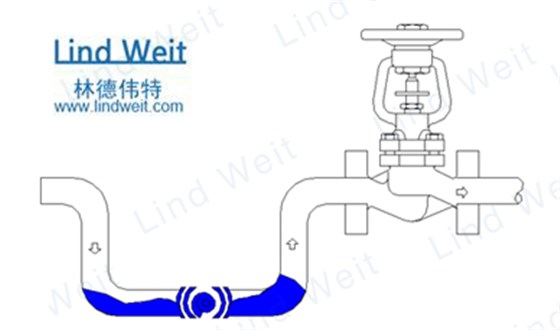

蒸汽管道低點的水錘問題
解決方案:在低點安裝等徑三通疏水站

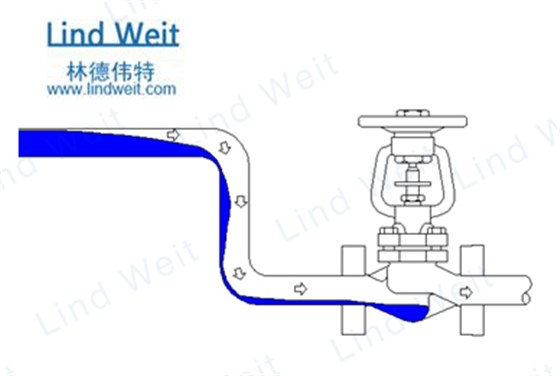

蒸汽管道低點的水錘問題
管道低點水錘解決方案
