蒸汽疏水閥及群組疏水的危害性

2018-01-09 11:39:08

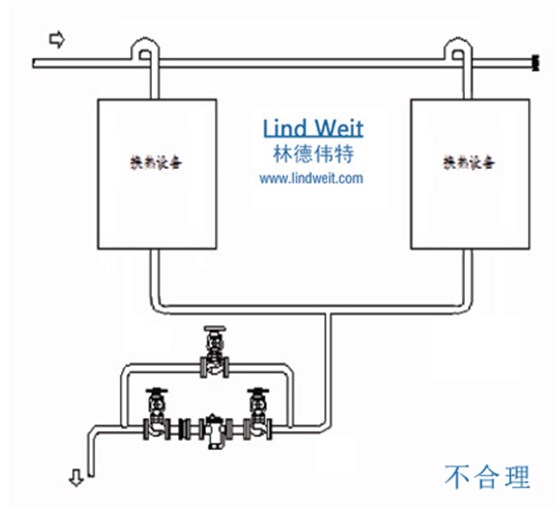

群組疏水是指多臺設備共用一個疏水閥進行疏水，把多臺設備的冷凝水先匯集到同一根管道后，安裝一個疏水閥進行疏水。
群組疏水的危害有：
1、群組疏水會導致壓力不平衡。
2、在設備內部產生積水和水錘等問題。
3、造成設備損傷。
4、升溫不均勻。

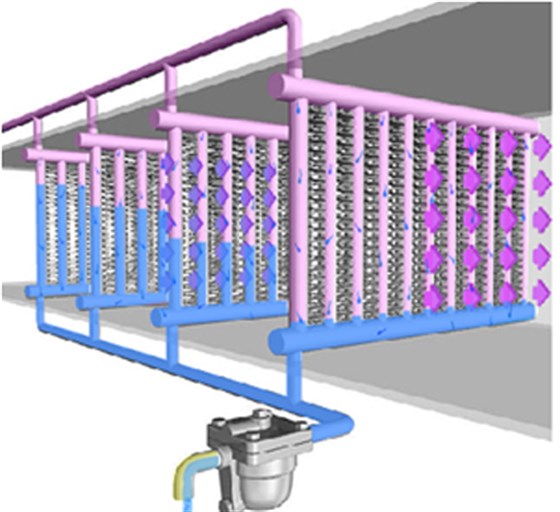

如圖所示，空氣加熱器由四個加熱段組成。初段預熱部分、中間加熱部分和末端加熱部分的負載差距較大，冷凝水量也有不同。在初段部分，冷空氣溫度較低，因此負載最高，蒸汽壓降也較大。而末端負載最小，蒸汽壓降往往也最小。這樣，從初段加熱段到末端加熱段，出口壓力逐漸提高。這種壓力不平衡會導致凝結水在盤管內聚集到一定高度，依靠水的壓頭來輔助排水。因此，這時設備內部積水。假若每個加熱段的入口蒸汽壓力不同，問題會更嚴重。
因此，在為設備安裝疏水閥時應盡量避免群組疏水，向設備制造商確認他們使用正確的排水方式是非常有必要的。
如何解決問題？

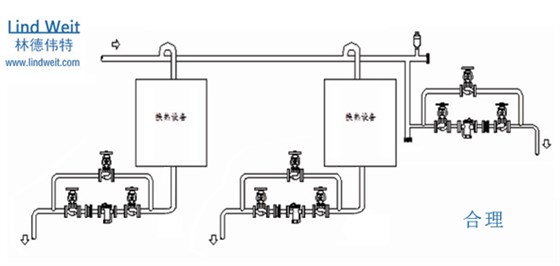

解決群組疏水的最佳方法，是使用單個設備疏水，即對每個加熱段單獨安裝疏水閥進行排水，且每個疏水閥后加裝止回閥，這對于換熱設備的效率運行是最佳的。
