蒸汽疏水閥及正確認識水錘

2018-03-07 09:58:52

蒸汽系統中，疏水閥是非常重要的一部分，它在生產過程中，能阻止蒸汽的排出，并在恰當?shù)臅r(shí)候自動排除冷凝水和不凝性氣體，最大限度地利用熱能，它是蒸汽和冷凝水系統的重要連接部件。

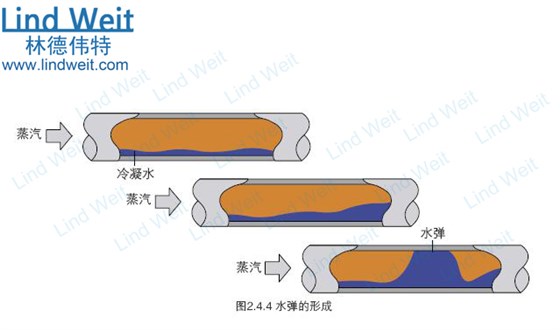

由于管道的散熱損失蒸汽冷凝成水，冷凝水在管道的內壁形成水滴。水滴被蒸汽流吹掃形成水膜。由于重力作用，冷凝水會流向管道底部，水膜的厚度不斷增加。沿著蒸汽管道流動的冷凝水滴不斷積累最終會形成水彈（如圖2.4.4），水彈以蒸汽的流速在管道中運動（25-30m/s）。

這種水彈密度高、不可壓縮，當高速運動時具有相當大的動量。能量守恒定律告訴我們能量不能被創造或消滅，它只是簡單地從一種形式轉換成另一種形式。當遇到阻礙時，例如管道的彎頭或三通，水的動能轉換為壓力能，壓力波將作用在障礙物上。
冷凝水也會在管道低點積聚，蒸汽會攜帶起冷凝水彈并沖擊下游的閥門和管道附件。這些低點包括可能因?yàn)闆]有足夠支撐或管架破損引起的主管下沉。其它可能造成水錘的根源包括使用不當?shù)耐目s徑管道、過濾器或則在上升的蒸汽主管前冷凝水沒有充分排放，冷凝水彈和阻礙物之間碰撞引起的噪聲和震動稱為”水錘”。

水錘會大大降低管道附件的壽命，在嚴重情況下管道連接會斷裂，具有如爆炸一樣的效果。管道破裂處會泄漏蒸汽，非常危險。

圖1：水錘造成的閥門損壞

因此，蒸汽系統水錘不僅是系統問題，更是安全問題。水錘不僅會大幅增加設備和系統的維修保養與停機時間，嚴重影響正常生產，給企業造成經濟損失。甚至有時會引發重大安全事故，對人員造成傷害。
