例如：

（1） 機械式疏水閥

特別使用于負荷變化較大，要求凝結水及時順暢排放的場合，如倒吊桶式和浮球式疏水閥。

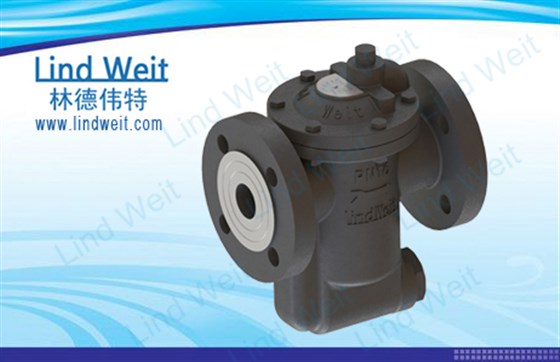

倒置桶疏水閥

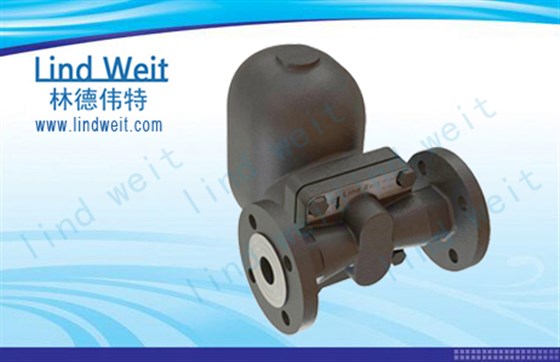

浮球式疏水閥

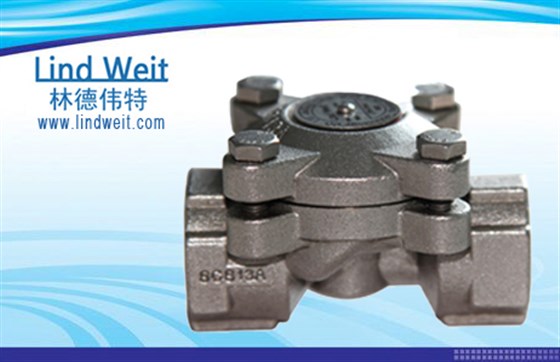

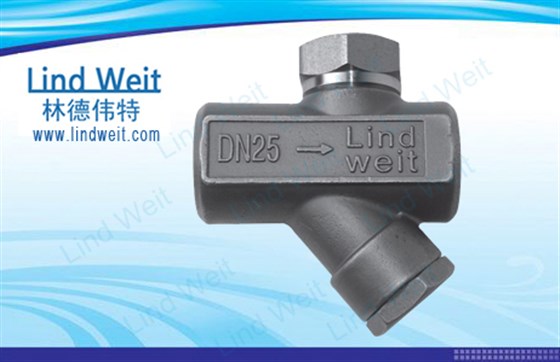

（2）熱動力式蒸汽疏水閥

結實耐用，體積小，安裝不受限制等，特別是用與飽和蒸汽管線疏水和小型工藝設備疏水。

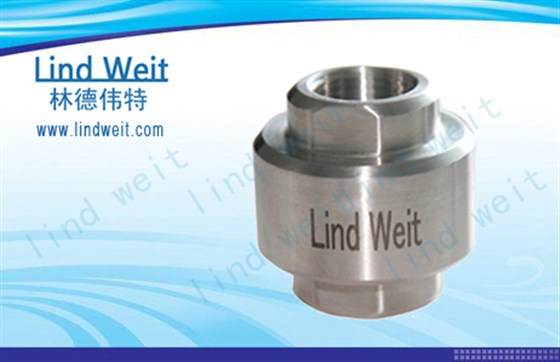

（3）熱靜力式疏水閥

往往用于飽和溫度排水，可以充分利用凝結水中的顯熱，更適用于設備允許積水的場合，如儲罐保溫、伴熱線等場合；而對于石油化工蒸汽系統中，往往存在高壓高溫且有一定過熱度的蒸汽系統，此時雙金屬式蒸汽疏水閥是最佳的選擇。

疏水系統是汽、水分界點，也是壓力分界點，是整個系統診斷和優化改造的首要環節。是關系整個系統——”提高蒸汽熱能利用效率，有效回收凝結水”的至關重要的環節。

（1）應用場合

蒸汽管網疏水？換熱設備疏水？伴熱線疏水?

（2）系統壓力和蒸汽溫度

蒸汽供應蒸汽的最大壓力？是否較大波動？是飽和蒸汽或過熱蒸汽？過熱度多少？此項非常重要，需要考慮到閥門材質在壓力和溫度雙重條件下的耐受極限。

（3）背壓及壓差

此項關系到疏水閥的正常疏水與否。系統設計時并非背壓設計越高越好，尤其是大型蒸汽凝結水系統，很多設計人員希望能夠利用凝結水余壓排水，盡可能高的余壓使得凝結水能夠送至更遠的回收點，但往往適得其反，導致整個凝結水疏水系統處于混亂癱瘓狀態；

（4）負荷及安全系數

估計最大和最小凝結水負荷，并針對使用點的特性選區適當?shù)陌踩禂?shù)。如用于快速換熱設備可以考慮蒸汽耗量的2~3倍安全系數；而用于蒸汽管線疏水，則可以考慮較低的安全系數，甚至直接按照核算管路產生的凝結水量選型即可。其主要原因是考慮到目前大多數現場疏水點布置的合理性有較大改觀；目前保溫材料的性能提升，以及蒸汽暖管操作規范要求及正常運行時管路凝結水量的考量；

（5）設備類型

工藝運行特點及要求決定了疏水閥的大類選擇，此項最為重要；如：設備是否帶有溫控要求；是否為先加熱后保溫，前后負荷變化大等特點；較大儲水量及熱容量的容積式換熱器？特定時段運行？高速運轉帶虹吸管的加熱滾筒？設備是否存在較大空氣容積等等

（6）閥門材質

不同壓力等級系統對應不同閥體材質要求，如：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼等多種選擇；

（7）連接方式

考慮到系統壓力溫度要求及用戶偏好連接方式，如：螺紋連接、法蘭、焊接、卡箍連接等等；

（8）工作環境

閥門所處環境是否于有氣溫情況？冰凍會對疏水閥造成損害，尤其是鑄鐵和黃銅閥門。對于機械式疏水閥，工作過程中總存在水封，更需特別注意。
