在蒸汽系統中，蒸汽管道中總會有一定的散熱損失，這使得蒸汽沿著主管長度方向產生冷凝。如果這些冷凝水不被排除，將會積聚在管道內，冷凝水會猛烈的撞擊到彎頭、閥門、設備等，導致水錘、沖蝕現象的發生。

            如果出現水錘現象，將會帶來以下危害：

           1  、使蒸汽管道下沉。

           2、當水錘到達管道拐彎處，突然由高速轉向靜止，就會將所有的動能以壓力的形式釋放到轉彎處的管壁，如果水錘的速度很快，或冷凝水的質量很大，就會使管壁破裂。即使速度慢或質量小，也會產生很大的噪音和震蕩。

          林德偉特認為：布置蒸汽管道需慎重處理，建議：

         1、長距離管道布置
          口徑較大的蒸汽主管道在啟機過程中形成的冷凝水量較多，需每間隔30-50米布置疏水站，并布置在管道的最低處。并且，管道要有一定的坡度，重新布置高點。

           布置的疏水站須確保冷凝水到達蒸汽疏水閥。因?yàn)楦鶕?jù)重力作用會將冷凝水沿管道坡度流向低點，并在低點積聚。蒸汽疏水閥因此應當布置在這些低點位置。

          2、蒸汽管道向上布置

          在蒸汽管道有爬高時，林德偉特建議：增大管道直徑，至少每間隔15m布置一個疏水點，可降低蒸汽流速，減少水錘的危害。

          3、 疏水點布置

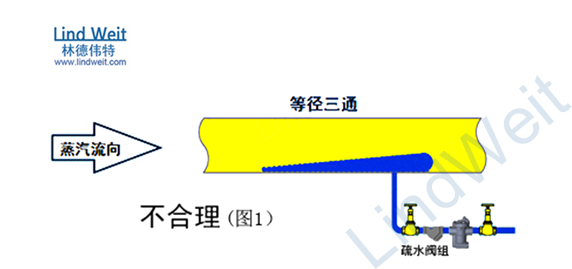

          在正常運行時，蒸汽沿著主管流動，帶動冷凝水一起流動。小口徑的疏水管道直接連接在主管道的底部，雖然小口徑的流量足夠，但它不可能獲得較多沿蒸汽主管道流動的冷凝水，如下圖1，因此，這樣的布置不合理。

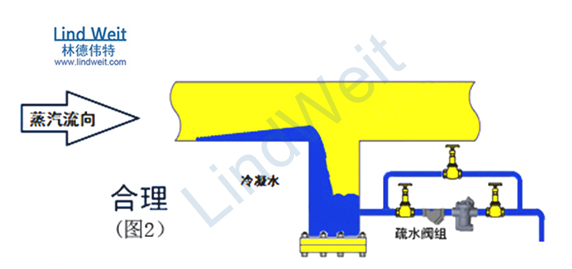

  正確合理的布置方式，見圖2，集水管的口徑應該與蒸汽管道同徑（大口徑蒸汽輸送管道可以非同徑），并在集水管的底部添加盲板，以便清洗。疏水管道的連接位置應在盲板上方100-150 mm左右的位置安裝蒸汽疏水閥，這樣在有效疏水的同時，也避免了垃圾堵塞疏水閥的問題。

          4、分支管道布置

          分支管道一般比主管道要短。如果分支管道不超過10米，為確保管道內的壓力， 建議按25~40m/s的流速來選擇管道口徑，不用擔心壓降過大。

           林德偉特建議：分支管道的連接應該從主管道的上方或水平取蒸汽，可有效阻止冷凝水進入分支管道，這樣可以得到干燥的蒸汽。因?yàn)椋?

          1、如果從側面或從主管道底部取蒸汽，則蒸汽會攜帶從蒸汽主管而來的冷凝水和管道雜質進入支管， 會影響設備的性能和使用壽命。

            2、如果在分支管道安裝閥門，應盡量靠近取汽口，這樣在閥門關閉一段時間后可以防止冷凝水在分支管道的產生和積聚。

           林德偉特 建議：在分支管道的最低點安裝疏水點和疏水閥組，因?yàn)?/span>疏水閥具有阻汽排水的作用，可有效地阻止冷凝水進入設備,  尤其是間歇性工作的設備。
