合理布置疏水系統, 可以排除蒸汽輸送管線內的冷凝水，提高蒸汽的品質及確保系統運行。

林德偉特LindWeit建議 以下疏水系統布置:

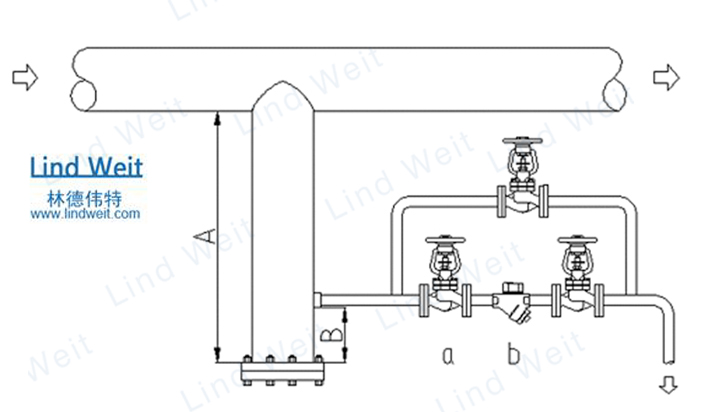

   （1）長距離管道疏水布置（如圖）

①在蒸汽管道的每一個低點布置疏水站；

②每隔30-50米之間布置一組疏水站；

③管道要有一定的坡度，重新布置高點；

（2）疏水站建議做等徑三通或加裝汽水分離器

（3）分支管道的連接：建議從主管線上方或水平取管，可有效阻止冷凝水進入分支道（如圖）

 （4）一定要在減壓閥前合理有效的布置疏水系統，盡可能減少及排除蒸汽中的冷凝水，因?yàn)槔淠木奂?、流?dòng)會形成水錘，水錘對蒸汽管道及設備都會造成損害，并且影響設備的加熱效率，如減壓閥后蒸汽管線走勢向上，必須要在管線低點加裝疏水站；如無疏水系統或疏水站布置不合理，導致冷凝水進入減壓閥，在冷凝水的長期擊打下導致隔膜片破裂，影響減壓閥正常使用。
