正確的蒸汽輸送系統
蒸汽在輸送到管道或換熱設備的過程中，由于環境溫度較低，會損失一部分熱量，產生少量的冷凝水，同時可能伴有空氣等不可凝性氣體。冷凝水的存在，將會大大降低換熱設備的熱效率，導致設備降低性能或產生故障。因此合理的蒸汽輸送系統及管道布置尤為重要。
正確的蒸汽輸送系統如下：
一、 高壓輸送，低壓使用
高壓輸送的優點：
1、節約成本；
2、通過減壓在使用點可以獲得更加干燥的蒸汽；
3、鍋爐的蓄熱能力增加，容易處理負載的變化，減少汽水共騰和攜帶的可能性。
低壓使用的優點：
1、壓力降低可以提供蒸汽中更大比例的潛熱；
2、經過減壓后蒸汽具有更高的干燥度；
3、低壓使用，減少冷凝水所含的熱量，減少二次蒸汽。
二、 正確選擇管道口徑
選型過大會造成：
1、費用增加；
2、熱損失增加；
3、形成的冷凝水增加。
選型過小會造成：
1、蒸汽使用點壓力下降；2、沒有足夠的蒸汽量；
3、容易產生水錘和沖蝕。
三、 正確的疏水布置

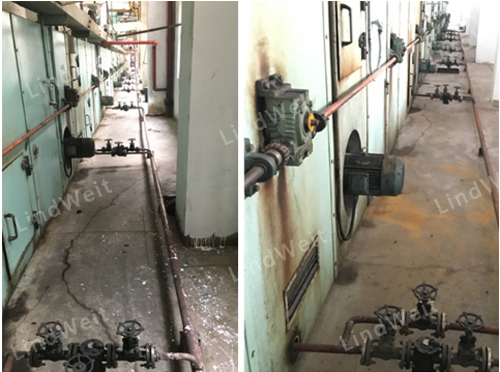

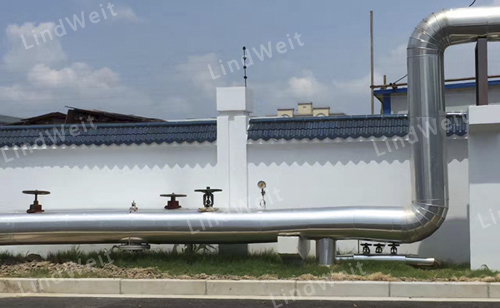

1、長距離管道疏水點的布置：在蒸汽管道的每一個低點；每隔30-50米之間；沿蒸汽流動方向，管道要有一定的坡度，重新布置高點。
2、在蒸汽管道有爬高時，增大管道直徑，可降低蒸汽流速，減少水錘的危害。

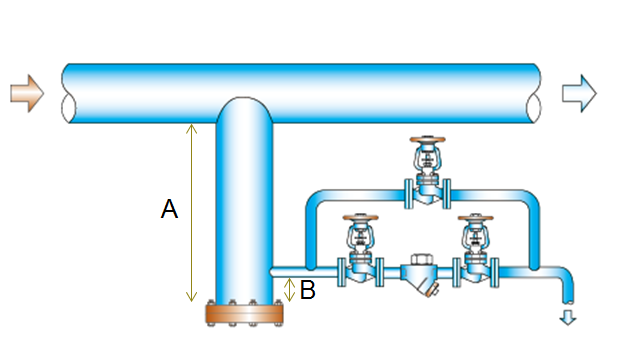

3、在加熱設備前安裝等徑三通疏水站。將冷凝水聚集在集水管下端，在盲板上方100-150MM左右的位置安裝蒸汽疏水閥，這樣在有效疏水的同時，也避免了垃圾堵塞疏水閥的問題。
注意要點：
（1）支管為等徑三通管或管徑大于主管道的2/3
（2） 尺寸A約為：300-500mm
（3） 尺寸B約為：100-150mm
4、需要變徑時使用偏心大小頭，避免使用同心大小頭，減少水錘的形成。
5、分支管道應該從主管的上方或水平取蒸汽，可有效阻止冷凝水進入分支管道

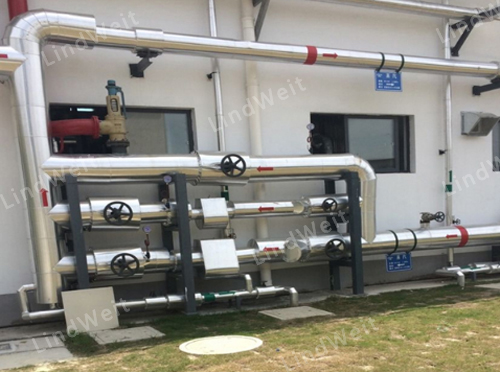

6、在鍋爐房出口、用汽設備的進口、減壓閥和流量計的進口安裝汽水分離器或疏水站
7、避免群組疏水，群組疏水的危害：
（1） 群組疏水會導致壓力不平衡
（2） 在設備內部產生積水和水錘等問題
（3）造成設備損傷
（4）升溫不均勻

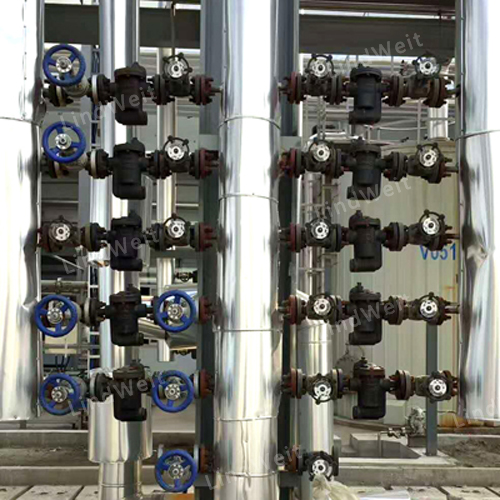

建議使用單個設備疏水，對每個加熱段單獨安裝疏水閥進行排水，并且每個疏水閥后加裝止回閥，這對于換熱設備的效率運行是較好的。

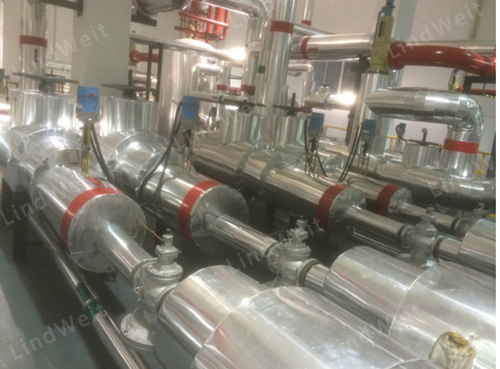

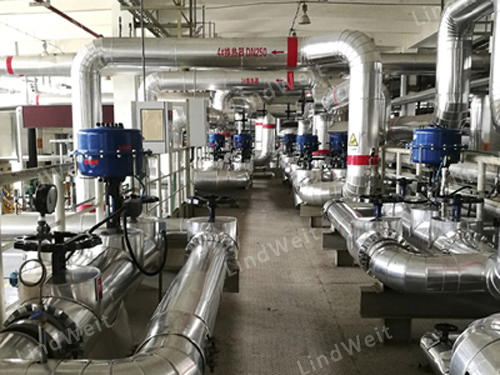

管道有效保溫
