一、設備到疏水閥的冷凝水管道口徑的確定

          設備到疏水閥的冷凝水管道口徑不應按照設備出口口徑確定，應按疏水閥的口徑來確定管道口徑。由于這段管道前后沒有壓降，所以沒有閃蒸汽產生，僅按輸送冷凝水來選擇管道即可。

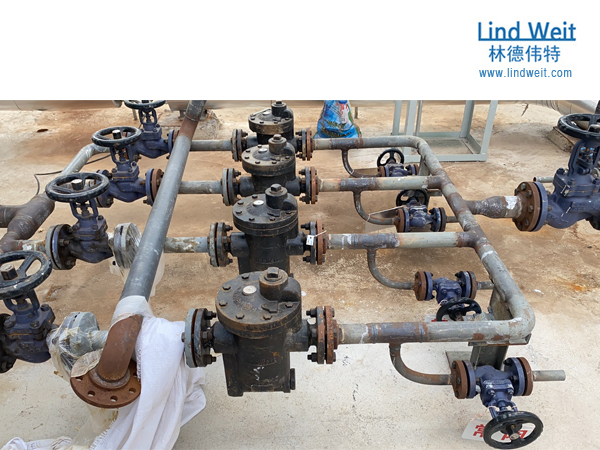

 二、疏水閥后排放管道的口徑

          疏水閥后的下游管道輸送的是相同壓力和溫度下的冷凝水和閃蒸蒸汽，疏水閥后的排放管內是汽水兩相流，蒸汽比水占用的空間要大得多，需按照蒸汽來確定管徑，如果管徑選得偏小，閃蒸汽的流速增加，背壓增加，導致水錘現象。

林德偉特LindWeit 建議：

      1、  疏水閥后冷凝水管道按照閃蒸汽的流速15-20m/s來確定口徑即可。

      2、  如果疏水閥后的排放管沿流動方向傾斜，直接排放至大氣或開式集水箱中，管道為非滿溢管，推薦最小傾斜度1:70.

      3、  非泵送的提升管道要盡可能短，需安裝止回閥，防止冷凝水倒流至疏水閥。提升排放管必須和架空的冷凝水回收管頂部相連，防止回收管道內的冷凝水倒流。便于排出閃蒸汽。同時，上升管道口徑應稍大些，減少了水錘現象和蒸汽攜帶冷凝水進入上升管引起的噪聲。
